GTBZ-38Z 直臂式高空作业车 升降机

产品简介

ModelGTBZ-38ZMaximum Working Height 40.4mMaximum Platform Height 38.4mMaximum Horizontal Reach24.4mP

联系我们

QQ：406706889

微信：15588888709

订购电话：4000-888-370

微信扫一扫

产品详情

ModelGTBZ-38Z
Maximum Working Height 40.4m
Maximum Platform Height 38.4m
Maximum Horizontal Reach24.4m
Platform capacity(restricted)480kg
Platform capacity(non-restricted)230kg
Machine Length(stowed) Ⓓ14.1m
Machine Width(axle retracted) Ⓔ2.49m
Machine Width(axle extended) Ⓔ3.35m
Machine Height(stowed) Ⓒ3.08m
Wheel base Ⓕ3.66m
Ground clearance-center Ⓖ280mm
Platform Dimension(m) Ⓑ*Ⓐ2.44*0.91m
Turning radius-inside,axle retracted4.14m
Turning radius-outside,axle extended2.74m
Turning radius-outside,axle retracted6.56m
Turning radius-outside,axle extended5.85m
Drive speed(stowed)4.4km/h
Drive speed(raised or extended)1.1km/h
Gradeability- stowed40%
Solid tire 385/65-22.5
Swing speed0-1/3rpm
Turntable swing 360°  Continuous
Platform levelingAutomatic leveling
Platform rotation±80°
Fuel tank capacity150L
Machine weight20900kg
Voltage24v
Drive & steering type4*4*4
EngineCummins QSF2.8T-C71
Rated power53kw/2200rpm

  • 1适用于造船厂，能在潮湿、腐蚀性、多尘、高温或低温环境下工作。

  • 2能够在任何高度驾驶；随着平台高度的增加，驾驶速度降低。

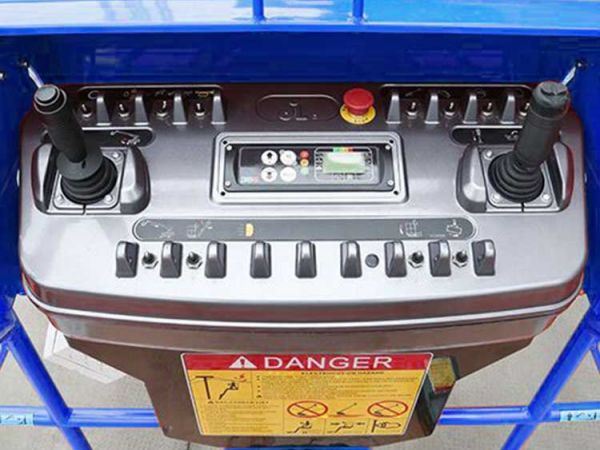

  • 3具有双控制模式（地面控制模式和平台控制模式）；控制模式可切换。如果平台控制模式打开，地面控制模式将被禁用。

  • 4地面控制方式可指示发动机润滑油温度、液压油压、水温等。

  • 5发动机具有工作状态下的重新起动功能。

  • 6手臂在伸展、后退、旋转和带阻尼机构返回时是稳定的。

  • 7伸缩、旋转、返回、驱动均采用无级变速比例控制。

  • 8为行车和臂旋转配备了可靠的制动器，可以保证设备在工作状态或斜坡上处于控制状态。手动旋转锁和刹车释放装置，使设备可以拖曳。

  • 9如果任何一个车轮悬浮在空气中，其他三个车轮仍然可以正常驱动由分配阀控制。

  • 10当臂与水平面成仰角时，驱动速度有限制。

  • 11伸展、拉回、旋转和返回手臂和驾驶可以同时发挥作用。

  • 12工作台具有自动调平功能，工作角度不能超过1.5°。

  • 13紧急停车按钮安装在平台控制和地面控制上。在紧急情况下，可通过操作紧急停止按钮来立即停止发动机。

  • 14站台上有一个脚踏板。只有当踏板踩下时，设备才能操作。

  • 15设有工作电压为12V的辅助动力装置，使平台在发动机和泵发生故障时降到地面。

  • 16有一个程序化的机构：只有当主臂向上移动到最大角度时，伸缩臂才能伸展；只有当伸缩臂完全向后拉回时，主臂才能向下移动，该机构可以避免向前和向后倾斜，以确保设备的稳定性。

  • 17工作台具有检查承载能力的称重功能，该称重功能与工作台的具体位置无关。超载时有指示和报警，确保安全。

  • 18发动机的油门控制有3个档位。当长时间不工作时，发动机会自动切换到怠速状态，以节省能源。

  • 19当设备在地面不平度超过3°时，臂的移动将受到限制。

  • 20驾驶或转臂时有工作报警。

  • 21采用 PLC和CAN，简化布线，便于维护。采用防空金属插头，防护等级达到IP65。

  • 22进风系统采用闭式双过滤机构，满足多尘工作环境的需要，维护十分方便。

  • 23地面控制和平台控制都有保护盖。

  • 24臂端、油缸活塞杆等处有防尘、防沙装置。

  • 25驱动泵为闭式电动比例变量泵，无级调速。

  • 26.设备设有过热保护和液压低自动停机装置。

  • 27在液压回路上安装安全阀，以避免液压系统压力过高。

  • 28个液压缸配有平衡阀和液压联锁装置，以确保液压缸不会自动运行。气缸与平衡阀和液压联锁装置的连接是刚性的。

  • 29个液压件、控制件可靠，采用进口知名品牌。

  • 30拖链采用高强度铝合金制造，适应恶劣的工作环境。

  • 31底盘和转台上都有吊环，以便于吊装。

  • 32个标签和标志清晰，含义明确。
